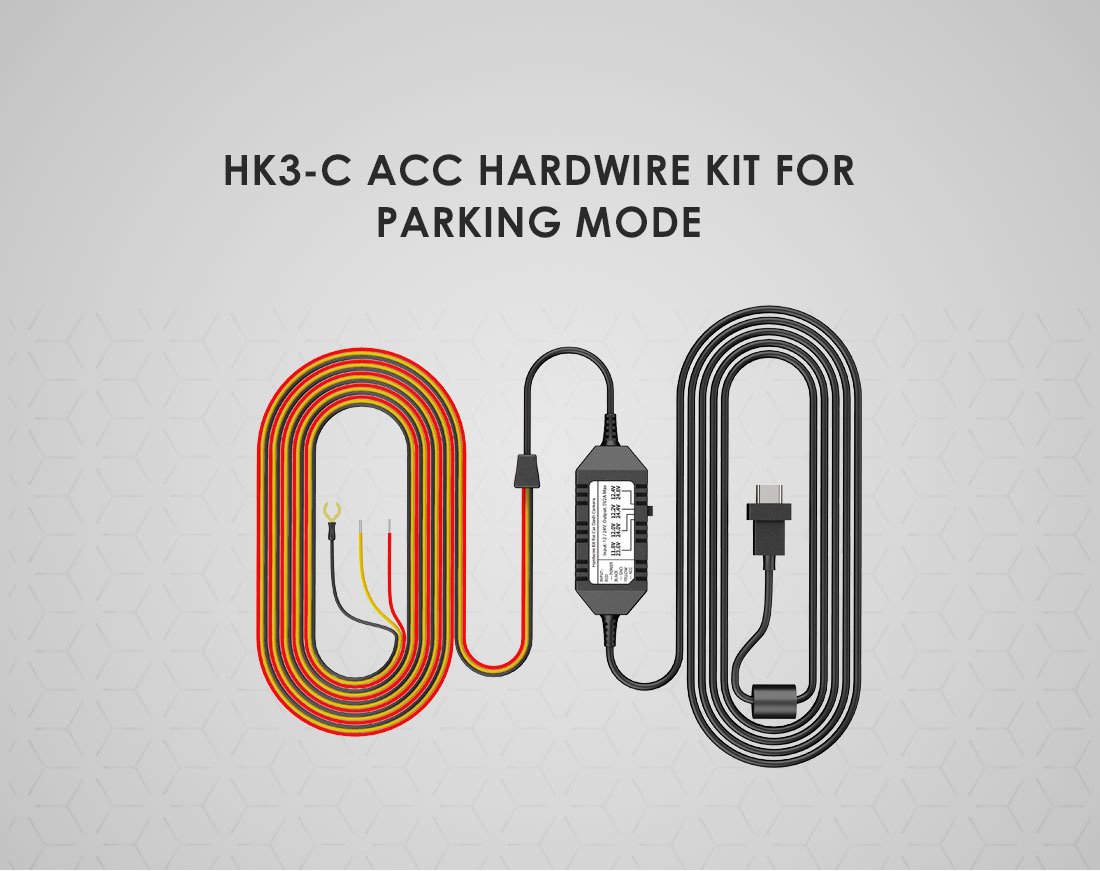

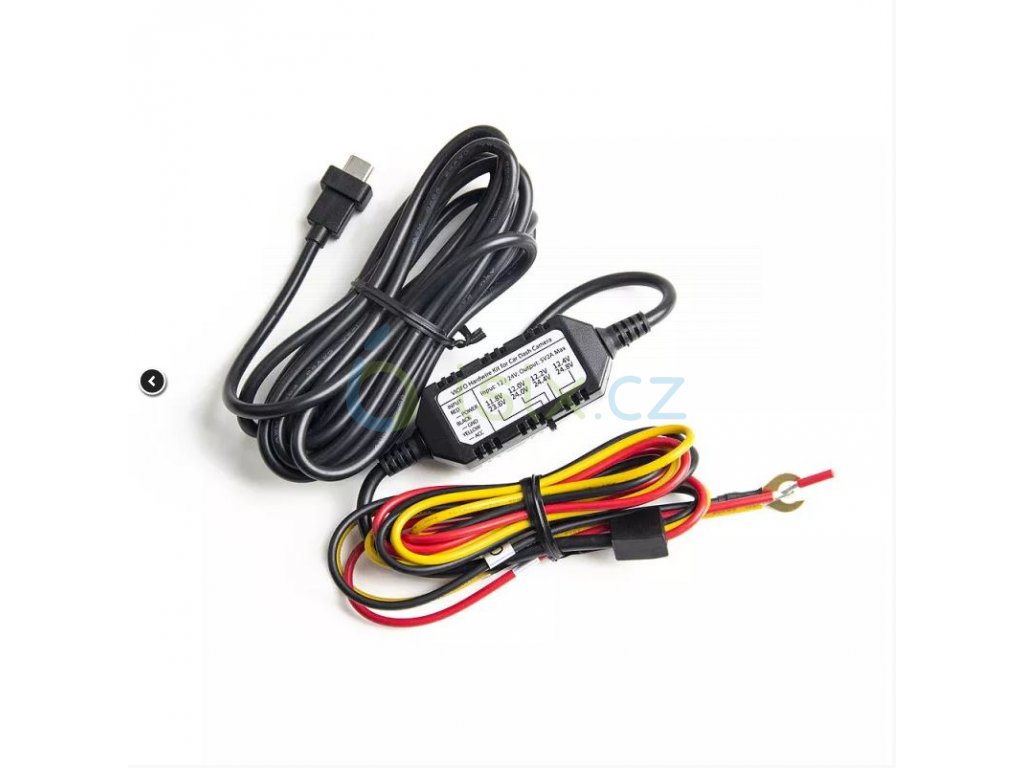

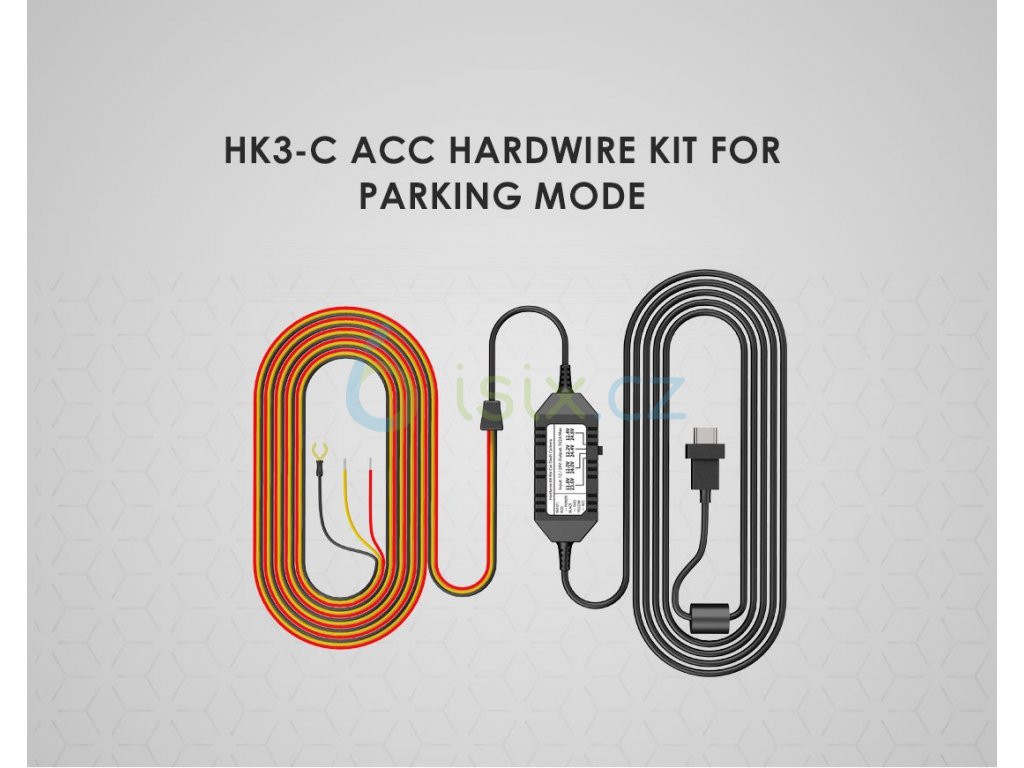

HK3-C pro A139/A139 pro Vylepšený 3 Wire USB-C USB Hard Wire Kit

Detailní popis produktu

S tímto kitem můžete připojit kameru A139 / A139 2CH/ A139 3CH

Pro zapojení včetně parkovací funkce. Je třeba zakoupit dvě pojistková pouzdra.

Délka tříkabelové části je 95cm.

Délka miniusb části je 295cm.

Kit má oproti staršímu kitu automatickou aktivaci/deaktivaci parkovacího režimu při otočení klíčky.

Zapojením tohoto kitu dosáhnete nepřetržitého napájení a hlídání Vašeho auta i na parkovišti.

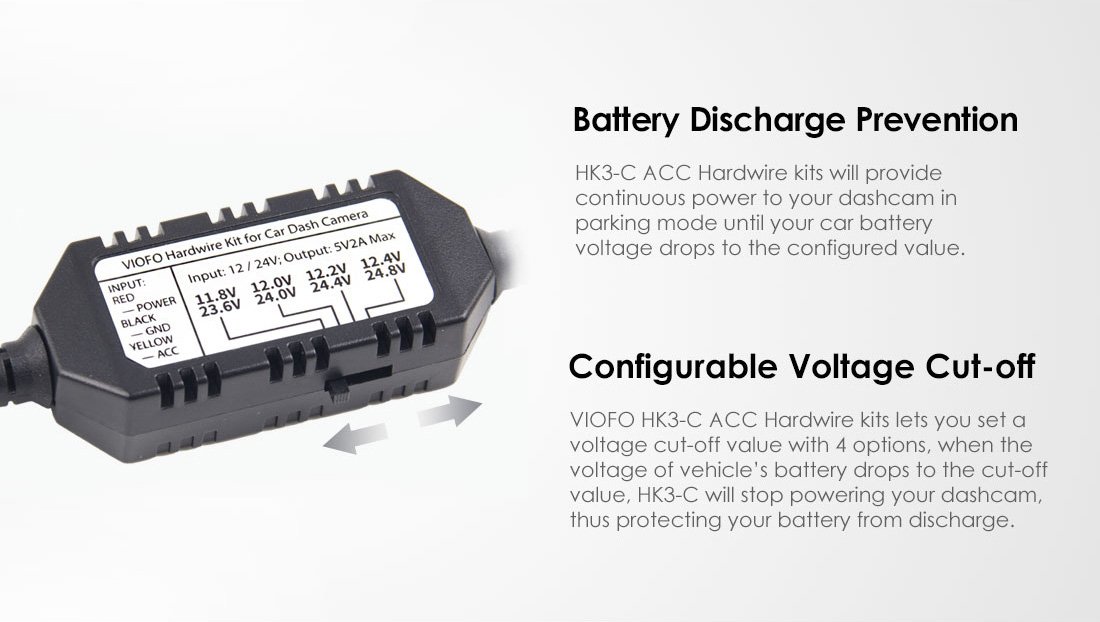

Kit automaticky rozpozná nízké napětí baterie v autě a případně obratem vypne napájení kamery.

Tento kit je ideální pro trvalou montáž kamery do auta.

Použití:

1. Nastaveni přepínače
Nastavte přepínače odpojení a vypnutí kamery na předním panelu
hardwire kitu dle vašich požadavků.

2. Otevřete pojistkovou skříň pro umístění pojistek ve vašem
Vozidle.

3. Vypněte motorPřed prováděním jakýchkoli elektrických prací se ujistěte, že je
vypnutý motor vozidla a vyjmete klíč ze zapalování.

4. Otevřete pojistkovou skříňku

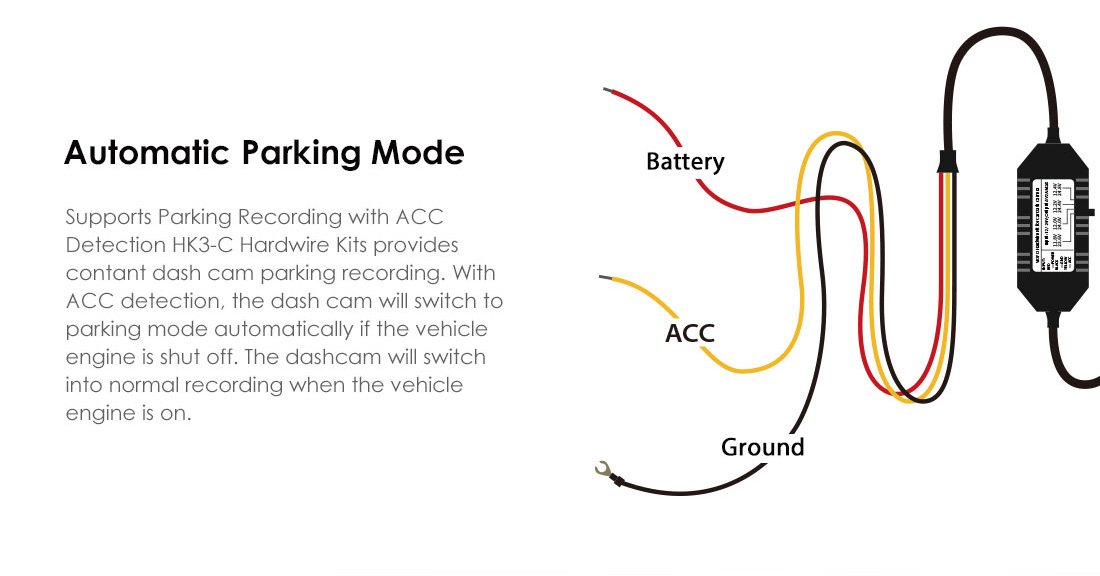

5. Připojte červený drát “BATT (+) “přístroje ke kontaktní ploše
pojistky u které se proud dodává stálé (nouzové světlo, vnitřní
osvětlení, zadní světlo). Pokud ve svém vozidle mate systém
“Battery Saver Function” připojte prosím, červený drát “BATT
(+)” ke kontaktní ploše pojistky pro nouzová světla.

6. Žlutý drát “ACC (+)”připojte ke kontaktní ploše pojistky, u
které se proud dodává při zapnutí motoru (cig. zapalovač nebo
audiosystém).

7. Černý drát GND připojte nebo přišroubujte ke kovové části
vozidla.

8. Protáhněte napájecí kabel HK3 Wire Hardwire Kit k auto
kameře a zapojte ho do mini USB vstupu auto kamery VIOFO*.
(*u modelu A139 do USB-C vstupu)

Pro usnadnění připojení přístroje používejte vhodné pojistkové
pouzdro s odbočkou.
Prodává se samostatně zde.

 Článek k produktu:

https://www.viofo.com/en/blog/a129-parking-mode-v20-introduction-b19.html

 Návod k instalaci zde.
