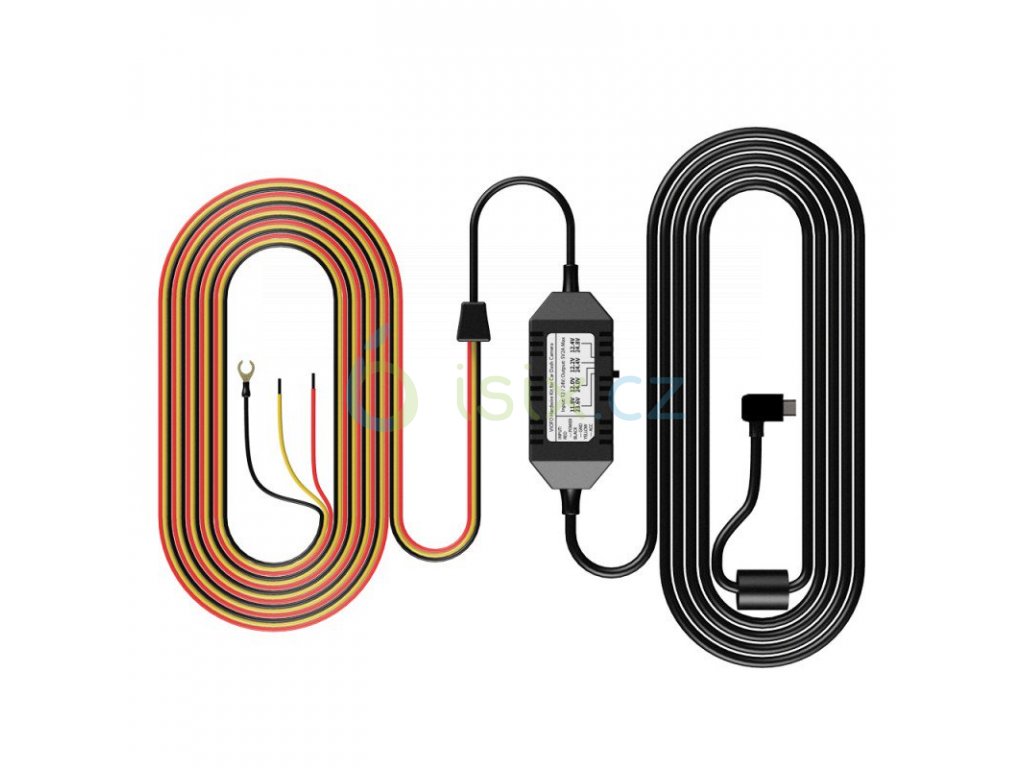

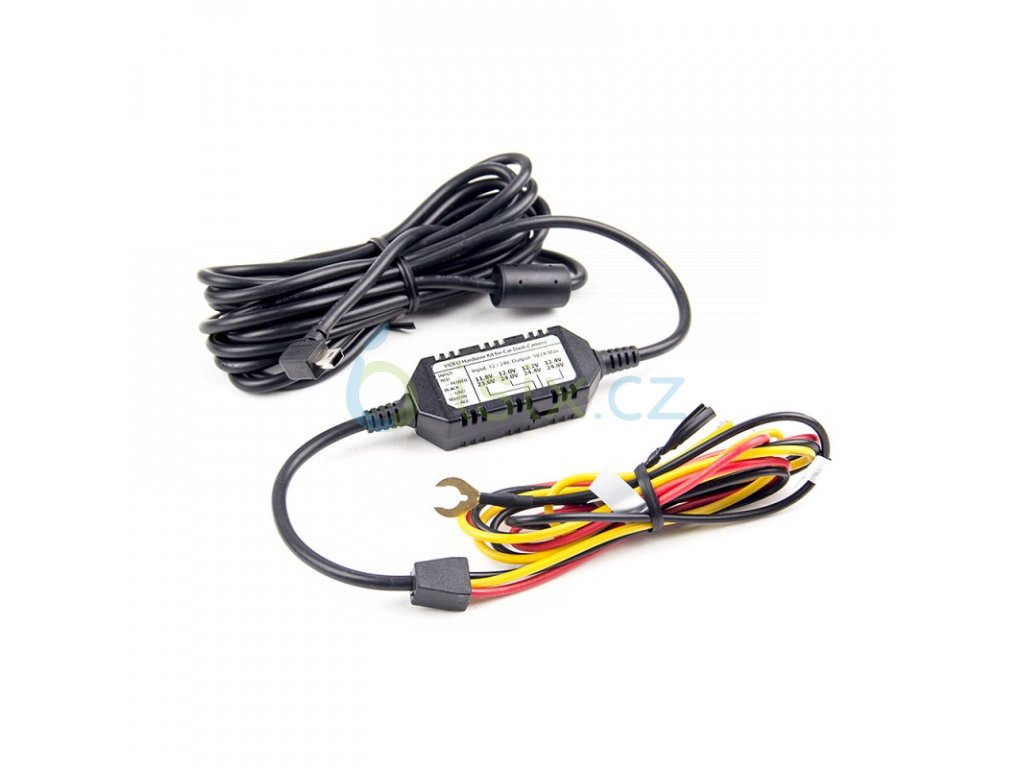

Vylepšený 3 Wire Mini USB Hard Wire Kit HK3 Wire ACC Hardwire Kit

Kód: 3WIRE
300 Kč 248 Kč bez DPH
Skladem - ihned k odběru (> 10 ks)
Můžeme doručit do:
24.5.2022
Možnosti doručení

Detailní informace

Detailní popis produktu

S tímto kitem můžete připojit kameruA119/A119S/A119Pro nebo A129 a A129 Duo.

Pro zapojení včetně parkovací funkce u A119 V3/A129 /A129 Duo. Je třeba zakoupit dvě pojistková pouzdra.

Délka tříkabelové části je 95cm.

Délka miniusb části je 295cm.

Kit má oproti staršímu kitu automatickou aktivaci/deaktivaci parkovacího režimu při otočení klíčky.

Zapojením tohoto kitu dosáhnete nepřetržitého napájení a hlídání Vašeho auta i na parkovišti.

Kit automaticky rozpozná nízké napětí baterie v autě a případně obratem vypne napájení kamery.

Tento kit je ideální pro trvalou montáž kamery do auta.

Použití:

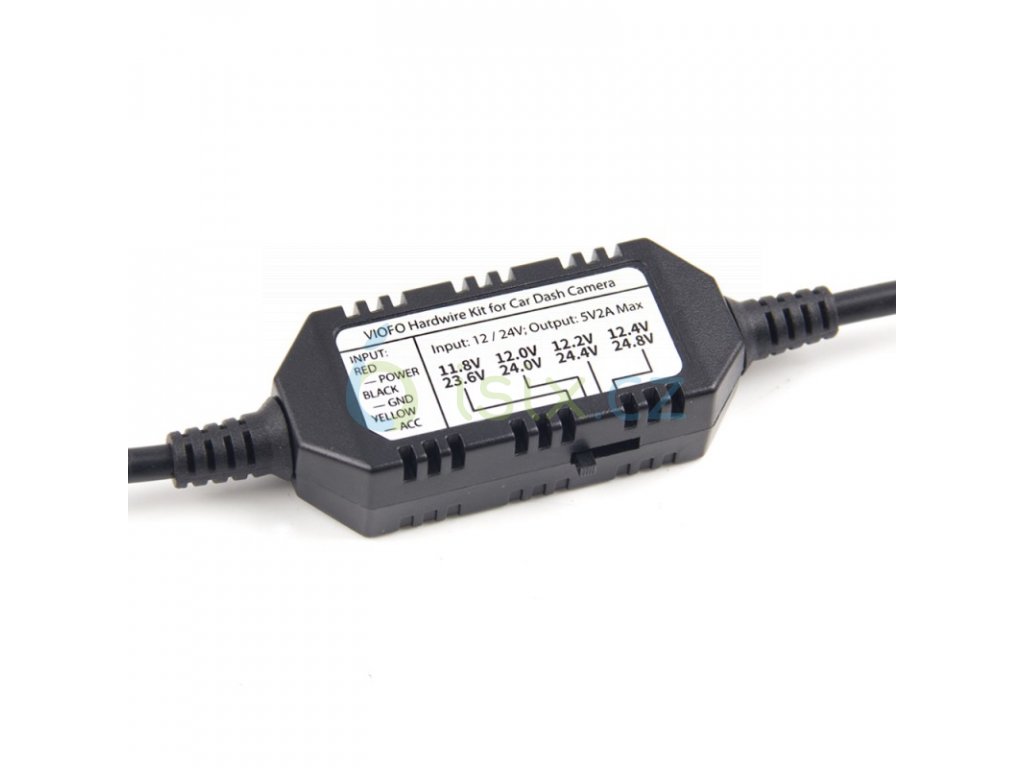

1. Nastaveni přepínače
Nastavte přepínače odpojení a vypnutí kamery na předním panelu
hardwire kitu dle vašich požadavků.

HK3-nastavení


2. Otevřete pojistkovou skříň pro umístění pojistek ve vašem
Vozidle.


3. Vypněte motorPřed prováděním jakýchkoli elektrických prací se ujistěte, že je
vypnutý motor vozidla a vyjmete klíč ze zapalování.


4. Otevřete pojistkovou skříňku

5. Připojte červený drát “BATT (+) “přístroje ke kontaktní ploše
pojistky u které se proud dodává stálé (nouzové světlo, vnitřní
osvětlení, zadní světlo). Pokud ve svém vozidle mate systém
“Battery Saver Function” připojte prosím, červený drát “BATT
(+)” ke kontaktní ploše pojistky pro nouzová světla.


6. Žlutý drát “ACC (+)”připojte ke kontaktní ploše pojistky, u
které se proud dodává při zapnutí motoru (cig. zapalovač nebo
audiosystém).


7. Černý drát GND připojte nebo přišroubujte ke kovové části
vozidla.


8. Protáhněte napájecí kabel HK3 Wire Hardwire Kit k auto
kameře a zapojte ho do mini USB vstupu auto kamery VIOFO*.
(*u modelu A139 do USB-C vstupu)



Pro usnadnění připojení přístroje používejte vhodné pojistkové
pouzdro s odbočkou.
Prodává se samostatně zde.

 Článek k produktu:

https://www.viofo.com/en/blog/a129-parking-mode-v20-introduction-b19.html

 Návod k instalaci zde.





Doplňkové parametry

Kategorie: Příslušenství k Viofo/GitUp autokamerám
Záruka: 2 roky
Hmotnost: 0.1 kg
Přidat komentář
Nevyplňujte toto pole:
Avatar autora 24.2.2021 16:16
Dobrý den, bude tento hard wire kit spolehlivě a bez problému fungovat z kamerou Xiaomi 70mai Rearview Dash Cam Wide ?
Odpovědět
I Avatar autora 24.2.2021 16:16
Dobrý den, nikoliv je určen pouze pro kamery viofo.
J Avatar autora Viofo A119 V3 2.12.2020 10:49
Dobrý deň, je možné tento hard wire kit použiť i pre A119 V3?
Odpovědět
I Avatar autora Viofo A119 V3 2.12.2020 10:52
Dobrý den, ano je možné jej použít i pro a119V3
L Avatar autora A129 Pro 7.1.2020 17:40
Dobry den, je mozno tento hard wire kit pouzit i pro A129 Pro Duo? Dekuji LB
Odpovědět
I Avatar autora A129 Pro 7.1.2020 17:41
Dobrý den, Ano je to možné.
S Avatar autora 16.8.2019 10:05
Dobrý den, jedná se o aktualizovanou verzi (cca 2 měsíce zpátky), která nezpůsobuje pískání v kameře? Děkuji
Odpovědět
MP Avatar autora 18.11.2019 13:02
Mohu potvrdit že zvuk je naprosto v pořádku s kitem kupovaným na konci října. Tak nějak sem doufal že to už bude ten vylepšený model, který bohužel nejde nijak podle part no. nebo sériového čísla poznat. O to víc by to byl problém jelikož to není plug-n-play a případná výměna by znamenala opětovné pájení.
I Avatar autora 16.8.2019 10:10
Dobrý den, tyto hardwire kity máme cca týden.
J Avatar autora Vylepšený 3 Wire Mini USB Hard Wire Kit 29.7.2019 21:46
Rád bych věděl co znamenají jednotlivé možnosti přepímání tohoto 3 Wire Mini USB Hard Wire Kit , jo to možnost nařízení vypmnutí v případě poklesu stavu baterie, nebo na jiné nařízení?
Odpovědět
I Avatar autora Vylepšený 3 Wire Mini USB Hard Wire Kit 29.7.2019 22:15
Dobrý den, Jedná se o napájení při kterém je kamerka odpojena.
L Avatar autora Zapojení 18.4.2019 07:36
Dobrý den, Chci se zeptat ohledně zapojení do pojistkové skříně a samotné kamery. Na fóru Viofo.com jsem se dočetl, že samotný parkovací režim funguje pouze tehdy, je-li kabel zapojený přímo do kamery. Pokud je skrze GPS modul, je režim nefunkční. Můžete porvrdit/vyvrátit? Aktuálně mám “starý” hardwire kit zapojený do pojistkové skříně na pojistce “zadního stěrače”. Když tedy zapojím takhle i tento Vámi nabízený nový kit, parkovací režim bude fungovat? A poslední dotaz je ohledně žlutého vodiče, kde píšete, že se nechává “navolno” a nezapojuje se. Důvod? Díky a hezký den, Lukáš
Odpovědět
MP Avatar autora 18.11.2019 13:06
Jenom doplním, že minimálně pro A129 Pro kit funguje bez problému při zapojení do GPS modulu (a všechny 3 vodiče jsou samozřejmě zapojeny).
H Avatar autora zapojení 20.5.2019 20:39
Ještě mi funguje třetí varianta. Pouze červený do pojistky s trvalým napájením do GPS modulu. Při zapnutém parkovacím módu se do něj kamera přepne po 5 minutách, zpátky do režimu nahrávání se přepne aktivací g-senzoru (např. zapouchnutím dveří) nebo ji po rozjetí aktivuje GPS modul.
L Avatar autora Zapojení 18.4.2019 12:08
Děkuji za rychlou a vyčerpávající odpoveď. Už tomu tedy úplně rozumím. Jelikož se jedná o vůz Octavia 3 bez vnitřního alarmu, zkusím vodič zapojit na pojistkovou pozici, která chrání 12V zásuvku. Ta by měla být pod napětím neustále, tedy i po uzamknutí vozu.
I Avatar autora Zapojení 18.4.2019 08:05
Dobrý den, Obecně lze říci, že černý vodič je uzemnění - červený je napájení a žlutý je detekce startu. Je třeba napájení zapojit tak aby vyhovovala Vaším potřebám. Obecně lze říci, že kit lze zapojit: 1) bez použití žlutého vodiče a zapojit pouze červený vodič na pozici, která se zapíná po startu. V tomto připojení se kamera spustí vždy po startu nehlídá tak zaparkované auto. Chová se tak stejně jako normální hardwire kit a je možno napájet skrze gps modul. 2) s použitím žlutého vodiče - červený vodič zapojíte na pozici například alarmu která je stále napájena. Žlutý na pozici, která se aktivuje po nastartování například hlavní světlomety. Tím docílíte stálého natáčení kamery s okamžitým přepínáním do a z parkovacího režimu. V tomto režimu je třeba zapojit kabel přímo do kamery.
LR Avatar autora MIO 7.2.2019 09:12
Lze kit použít i ke kameře MIO Mivue 792. Má parkovací mód.
Odpovědět
I Avatar autora MIO 7.2.2019 09:16
Dobrý den, bohužel to možné není.
L Avatar autora 28.11.2018 00:46
Je potrebne este nieco dokupit?
Odpovědět
I Avatar autora 28.11.2018 06:15
Dobrý den, Je třeba ještě dokoupit redukci z pojistek, například: https://www.isix.cz/prislusenstvi-k-viofo-gitup-autokameram/pojistkove-pouzdro-s-odbockou-4-typy-v-baleni-atc--ats--micro2--mini/
